硅麦单体测试
序号 测试项目
1 外部目检
2 高温
3 底纹
4 冷热冲击
5 恒温恒湿
6 跌落
7 回流焊可焊性
8 ESD
9 泡油
10 盐水浸泡
11 抽吸老化
12 滴油
13 极限气压
硅麦高温存储测试数据/Test Data
Sample NO. Before Test After Test 偏差值 判定
静态电流 启动负压 静态电流 启动负压 启动负压 静态电流
1# 2.1 -155.53 2.1 -159.89 4.36 0 OK
2# 2.38 -194.55 2.37 -196.54 1.99 0.01 OK
3# 2.3 -152.51 2.31 -160.84 8.33 -0.01 OK
4# 2.23 -184.96 2.24 -186.55 1.59 -0.01 OK
5# 2.32 -132.97 2.3 -144.73 11.76 0.02 OK
6# 2.33 -161.44 2.31 -180.29 18.85 0.02 OK
7# 2.31 -183.22 2.31 -198.41 15.19 0 OK
8# 2.05 -180.13 2.07 -180.24 0.11 -0.02 OK
9# 2.29 -165.16 2.29 -184.1 18.94 0 OK
10# 2.23 -167.54 2.25 -171.05 3.51 -0.02 OK
硅麦高温存储测试数据

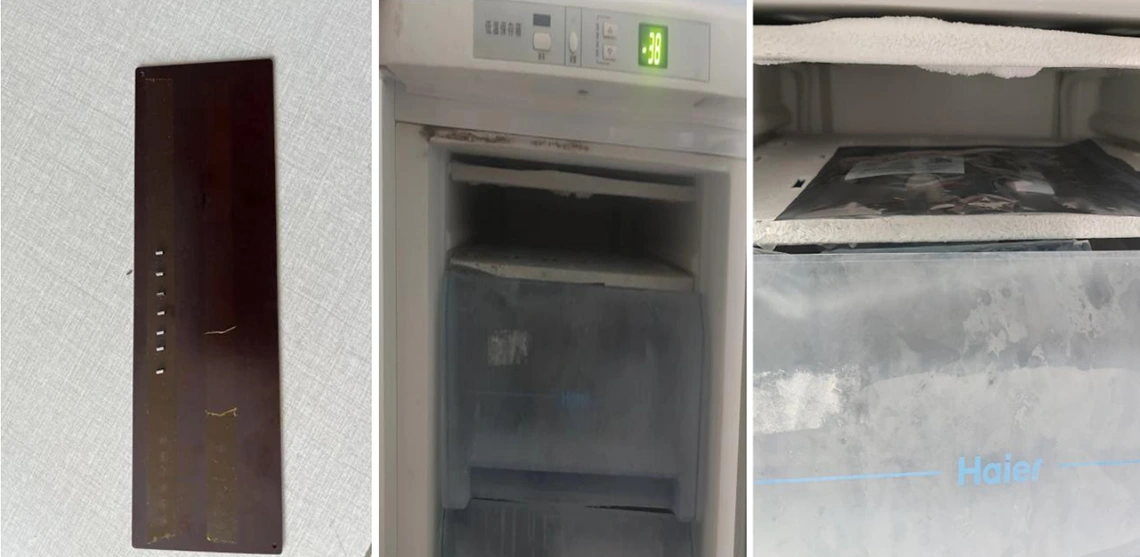

硅麦低温存储测试数据/Test Data
Sample NO. Before Test After Test 偏差值 判定
静态电流 启动负压 静态电流 启动负压 启动负压 静态电流
11# 2.2 -159.69 2.2 -155.71 -3.98 0 OK
12# 2.3 -147.61 2.3 -158.71 11.1 -0.01 OK
13# 2.2 -154.96 2.2 -158.92 3.96 -0.01 OK
14# 2.4 -163.3 2.4 -170.25 6.95 -0.01 OK
15# 2.4 -167.91 2.4 -176.38 8.47 0.03 OK
16# 2.3 -169.74 2.3 -179.63 9.89 0.02 OK
17# 2.2 -173.86 2.2 -173.32 -0.54 0 OK
18# 2.3 -176.1 2.3 -168.73 -7.37 -0.02 OK
19# 2.2 -168 2.2 -175.56 7.56 0 OK
20# 2.5 -164.7 2.5 -175.96 11.26 0.01 OK
硅麦恒温恒湿测试数据/Test Data
Sample NO. Before Test After Test 偏差值 判定
静态电流 启动负压 静态电流 启动负压 启动负压 静态电流
31# 2.2 -169.15 2.2 -179.37 10.22 0 OK
32# 2.4 -154.97 2.4 -166.74 11.77 0.01 OK
33# 2.2 -156.36 2.2 -151.81 -4.55 0.01 OK
34# 2.2 -177.3 2.2 -171.24 -6.06 0.02 OK
35# 2.1 -180.62 2.1 -193.62 13 -0.02 OK
36# 2.3 -171.75 2.3 -179.28 7.53 -0.01 OK
37# 2.5 -180.23 2.5 -193.64 13.41 0.01 OK
38# 2.3 -143.86 2.3 -155.62 11.76 0.01 OK
39# 2.2 -146.53 2.2 -159.92 13.39 0 OK
40# 2.2 -179.07 2.2 -178.07 -1 -0.01 OK

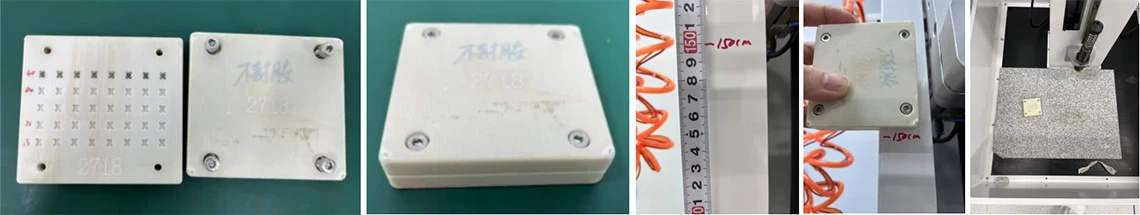

硅麦跌落测试数据/Test Data
Sample NO. Before Test After Test 偏差值 判定
静态电流 启动负压 静态电流 启动负压 启动负压 静态电流
41# 2.3 -165.39 2.2 -170.18 4.79 0.04 OK
42# 2.3 -185.97 2.2 -187.67 1.7 0.04 OK
43# 2.2 -153.39 2.2 -152.82 -0.57 0.01 OK
44# 2.2 -181.66 2.2 -170.43 -11.23 0.02 OK
45# 2.1 -181.29 2.1 -162.83 -18.46 0.02 OK
46# 2.4 -146.3 2.4 -145.86 -0.44 0.05 OK
47# 2.4 -157.71 2.4 -145 -12.71 0.01 OK
48# 2.2 -177.27 2.2 -165.2 -12.07 0.02 OK
49# 2.1 -154.25 2.1 -166.31 12.06 -0.05 OK
50# 2.2 -135.54 2.3 -144.63 9.09 -0.03 OK

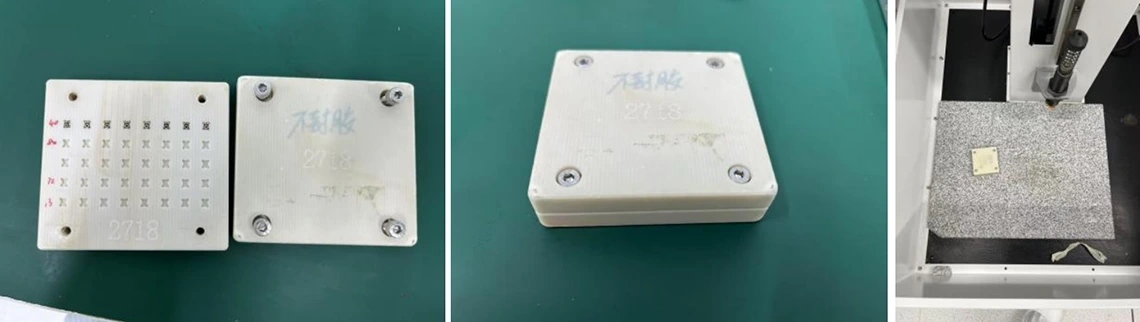

硅麦跌落测试数据
硅麦回流焊可焊性测试数据/Test Data
Sample NO. Before Test After Test 偏差值 判定
静态电流 启动负压 静态电流 启动负压 启动负压 静态电流
51# 2.2 -188.95 2.1 -187.3 -1.65 0.05 OK
52# 2.2 -138.4 2.1 -152.74 14.34 0.04 OK
53# 2.3 -158.25 2.3 -150.29 -7.96 0.03 OK
54# 2.2 -157.71 2.2 -156.13 -1.58 0.02 OK
55# 2.1 -170.38 2.1 -178.17 7.79 0.07 OK
56# 2.2 -158.11 2.2 -160.41 2.3 0.05 OK
57# 2.5 -179.2 2.5 -185.77 6.57 0.02 OK
58# 2.3 -182.91 2.2 -166.23 -16.68 0.03 OK
59# 2.5 -155.25 2.4 -163.52 8.27 0.03 OK
60# 2.1 -174.75 2.1 -182 7.25 0.01 OK

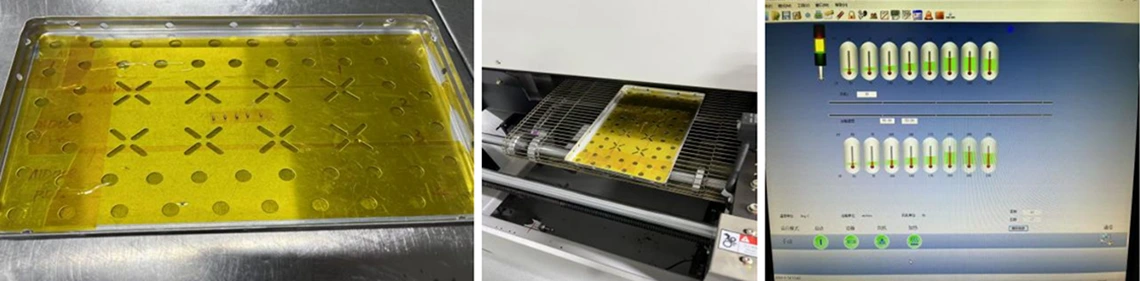

硅麦回流焊可焊性测试数据
硅麦静电放电抗干扰度测试数据/Test Data
Sample NO. Before Test After Test 偏差值 判定
静态电流 启动负压 静态电流 启动负压 启动负压 静态电流
61# 2.06 -141.1 2.3 -145.35 4.25 -0.14 OK
62# 2.28 -153.4 2.2 -154.93 1.53 0.02 OK
63# 2.31 -127.26 2.2 -133.71 6.45 0.11 OK
64# 2.27 -163.77 2.4 -159.93 -3.84 -0.13 OK
65# 2.36 -131.38 2.3 -131.37 -0.01 0.1 OK

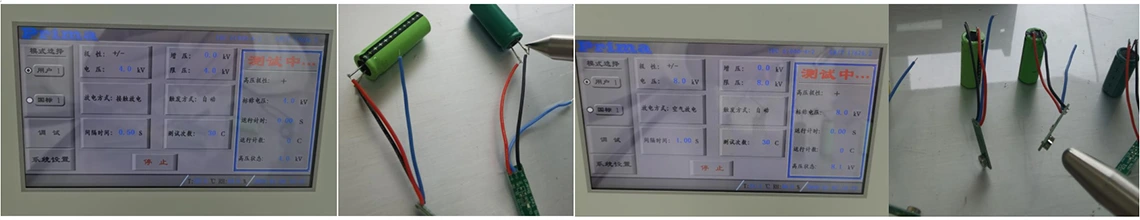

硅麦静电放电抗干扰度测试数据
硅麦泡油测试
Sample NO. Before Test After Test 偏差值 判定
外观 静态电流 启动负压 外观 静态电流 启动负压 启动负压 静态电流
66# OK 2.3 -124 OK 2.06 -118 6 -0.26 OK
67# OK 2.2 -150 OK 2.28 -148 2 0.04 OK
68# OK 2.3 -135 OK 2.31 -146 -11 0.06 OK
69# OK 2.3 -146 OK 2.27 -157 -11 0 OK
70# OK 2.2 -141 OK 2.36 -152 -11 0.15 OK

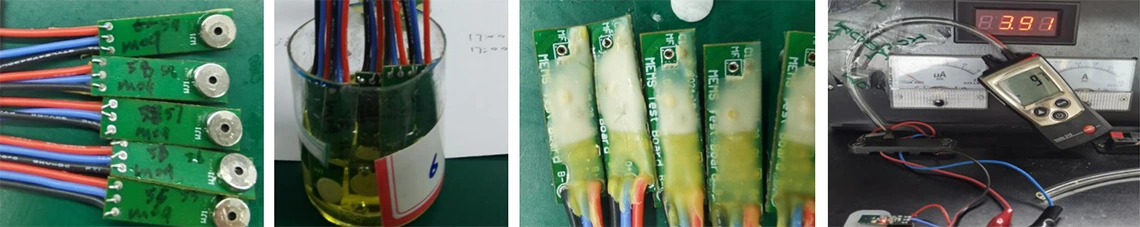

硅麦泡油测试
硅麦5%盐水浸泡测试
Sample NO. Before Test After Test 偏差值 判定
外观 静态电流 启动负压 外观 静态电流 启动负压 启动负压 静态电流
71# OK 2.4 -117 OK 2.3 -117 0 0 OK
72# OK 2.4 -133 OK 2.3 -144 11 0.1 OK
73# OK 2.4 -147 OK 2.4 -149 2 0 OK
74# OK 2.1 -137 OK 2.2 -145 8 -0.1 OK
75# OK 2.2 -139 OK 2.2 -156 17 0 OK

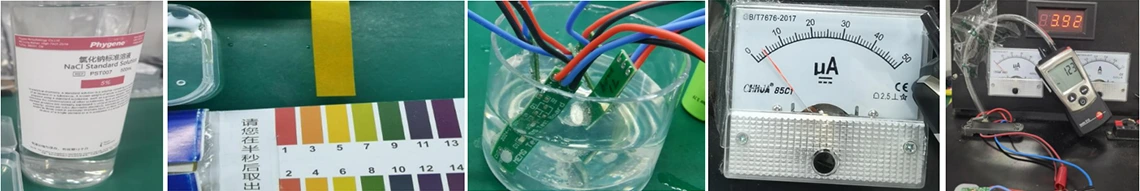

传感器5%盐水浸泡测试
硅麦滴油测试
Sample NO. Before Test After Test 偏差值 判定
外观 静态电流 启动负压 外观 静态电流 启动负压 启动负压 静态电流
80# OK 2.2 -137 OK 2.3 -148 11 -0.06 OK
81# OK 2.2 -127 OK 2 -124 -3 0.16 OK
82# OK 2.1 -127 OK 2.1 -122 -5 0.07 OK
83# OK 2.2 -130 OK 2.1 -126 -4 0.13 OK
84# OK 2.2 -145 OK 2.2 -141 -4 -0.02 OK
85# OK 2.3 -122 OK 2.4 -120 -2 -0.07 OK
86# OK 2.2 -141 OK 2.2 -135 -6 -0.06 OK
87# OK 2.2 -123 OK 2.2 -118 -5 0.02 OK
88# OK 2.2 -132 OK 2.2 -151 19 -0.01 OK
89# OK 2.1 -126 OK 2.2 -150 24 -0.08 OK

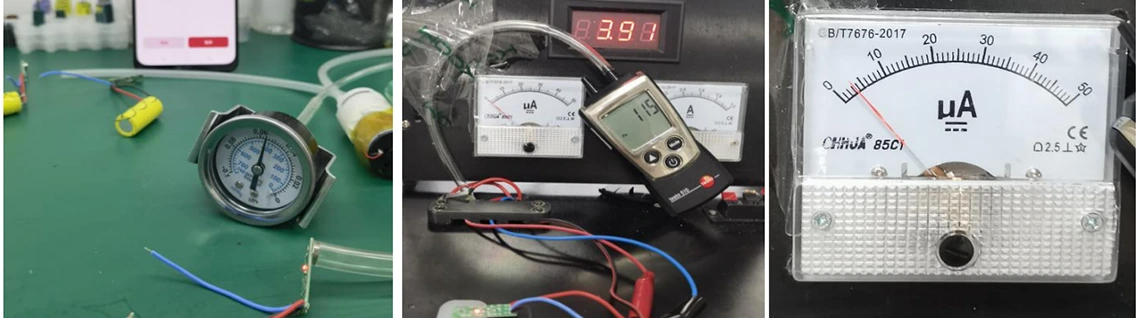

硅麦极限气压测试条件/Test Conditions
Sample NO. Before Test After Test 偏差值 判定
静态电流 启动负压 静态电流 启动负压 启动负压 静态电流
90# 2.1 -123 2.2 -117 -6 -0.02 OK
91# 2.2 -139 2.2 -133 -6 0.02 OK
92# 2.2 -131 2.3 -135 4 -0.12 OK
93# 2.3 -147 2.4 -147 0 -0.09 OK
94# 2.2 -139 2.1 -137 -2 0.06 OK
声学传感器高温存储测试数据/Test Data
Sample NO. Before Test After Test 偏差值 判定
电流（uA） 灵敏度（dB） 电流（uA） 灵敏度（dB） 灵敏度（dB） 电流（uA）
1# 127 -37.98 123 -37.93 -0.05 4 OK
2# 123 -37.85 123 -37.87 0.02 0 OK
3# 122 -37.89 123 -37.85 -0.04 -1 OK
4# 124 -38.07 121 -38.03 -0.04 3 OK
5# 122 -37.86 122 -37.82 -0.04 0 OK
6# 122 -37.86 121 -37.89 0.03 1 OK
7# 123 -38.11 120 -38.15 0.04 3 OK
8# 128 -38.22 129 -38.2 -0.02 -1 OK
9# 126 -37.92 125 -37.92 0 1 OK
10# 124 -38.15 122 -38.13 -0.02 2 OK

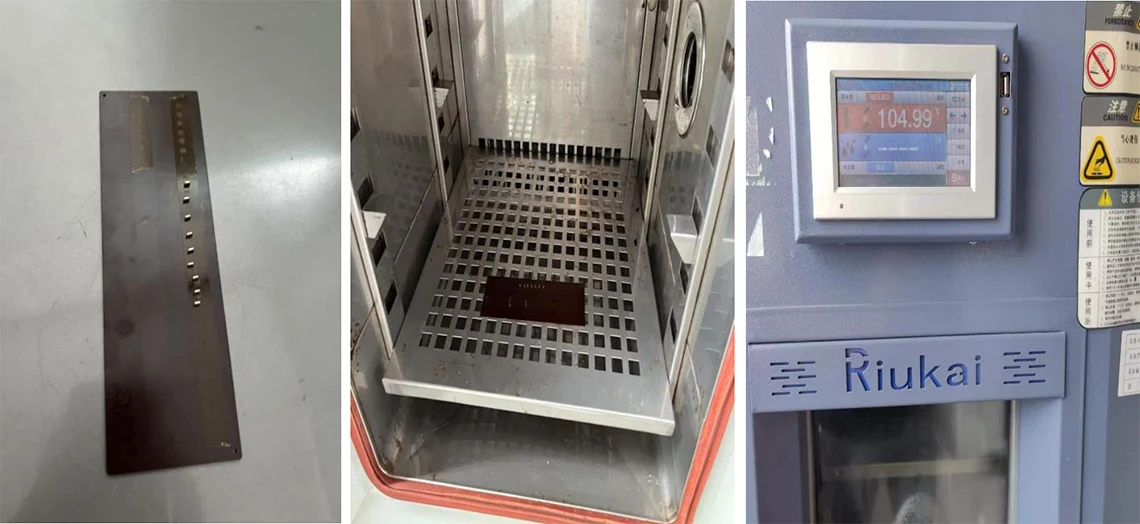

声学传感器高温存储测试机器
声学传感器低温存储测试数据/Test Data
Sample NO. Before Test After Test 偏差值 判定
电流（uA） 灵敏度（dB） 电流（uA） 灵敏度（dB） 灵敏度（dB） 电流（uA）
11# 123 -37.94 124 -38.01 0.07 -1 OK
12# 125 -38.3 122 -38.37 0.07 3 OK
13# 127 -38.06 127 -38.18 0.12 0 OK
14# 120 -37.9 120 -38.03 0.13 0 OK
15# 124 -38.21 121 -38.37 0.16 3 OK
16# 122 -37.92 124 -38.02 0.1 -2 OK
17# 122 -38.07 124 -38.29 0.22 -2 OK
18# 126 -38.15 126 -38.34 0.19 0 OK
19# 123 -38.23 124 -38.34 0.11 -1 OK
20# 125 -38.16 122 -38.36 0.2 3 OK

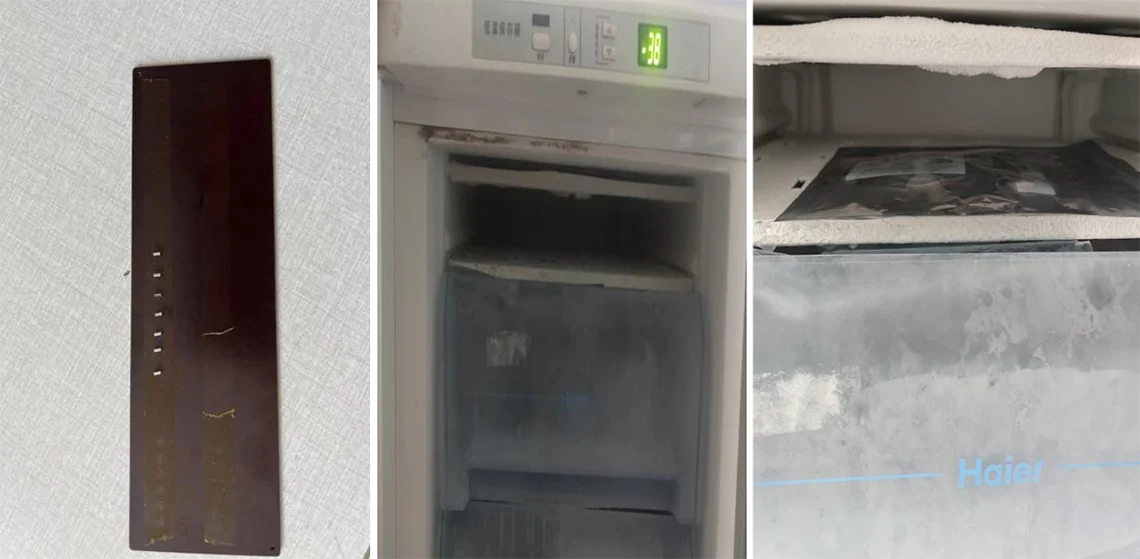

MEMS声学传感器低温存储测试机器

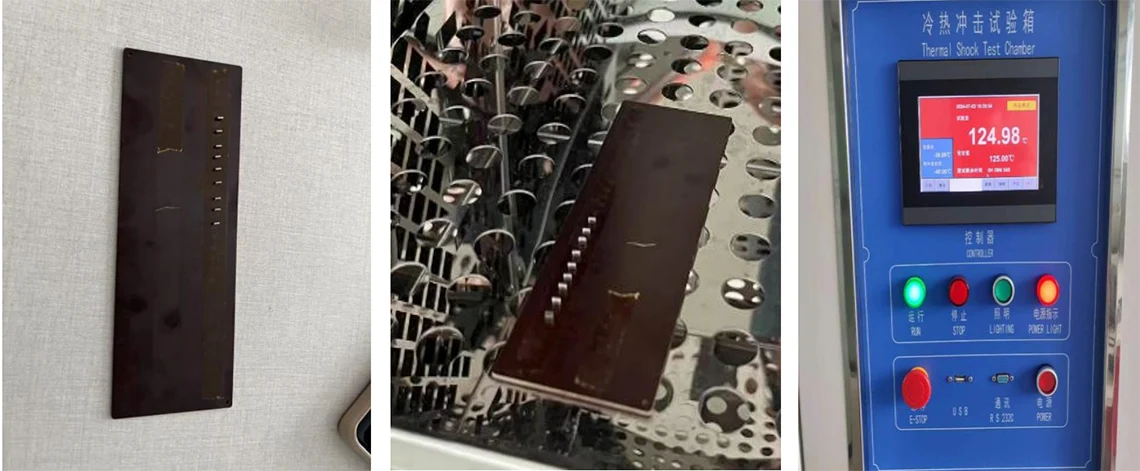

声学传感器高低温循环测试数据/Test Data
Sample NO. Before Test After Test 偏差值 判定
电流（uA） 灵敏度（dB） 电流（uA） 灵敏度（dB） 灵敏度（dB） 电流（uA）
21# 124 -38.18 122 -38.24 0.06 2 OK
22# 127 -37.99 127 -38.35 0.36 0 OK
23# 123 -38.2 122 -38.45 0.25 1 OK
24# 125 -38.2 124 -38.39 0.19 1 OK
25# 125 -38.21 124 -38.66 0.45 1 OK
26# 120 -38.17 119 -38.56 0.39 1 OK
27# 120 -38.02 119 -38.46 0.44 1 OK
28# 119 -37.88 120 -38.22 0.34 -1 OK
29# 124 -37.92 126 -38.15 0.23 -2 OK
30# 126 -37.89 124 -38.12 0.23 2 OK
声学传感器恒温恒湿测试数据/Test Data
Sample NO. Before Test After Test 偏差值 判定
电流（uA） 灵敏度（dB） 电流（uA） 灵敏度（dB） 灵敏度（dB） 电流（uA）
31# 119 -38.14 119 -38.06 -0.08 0 OK
32# 123 -37.93 124 -37.94 0.01 1 OK
33# 122 -38.1 122 -38.07 -0.03 0 OK
34# 125 -37.78 125 -37.68 -0.1 0 OK
35# 127 -37.82 123 -37.82 0 -4 OK
36# 125 -37.91 121 -37.81 -0.1 -4 OK
37# 127 -37.95 123 -37.87 -0.08 -4 OK
38# 126 -38.2 128 -38.11 -0.09 2 OK
39# 122 -38.18 122 -38.12 -0.06 0 OK
40# 122 -38.11 122 -38.02 -0.09 0 OK

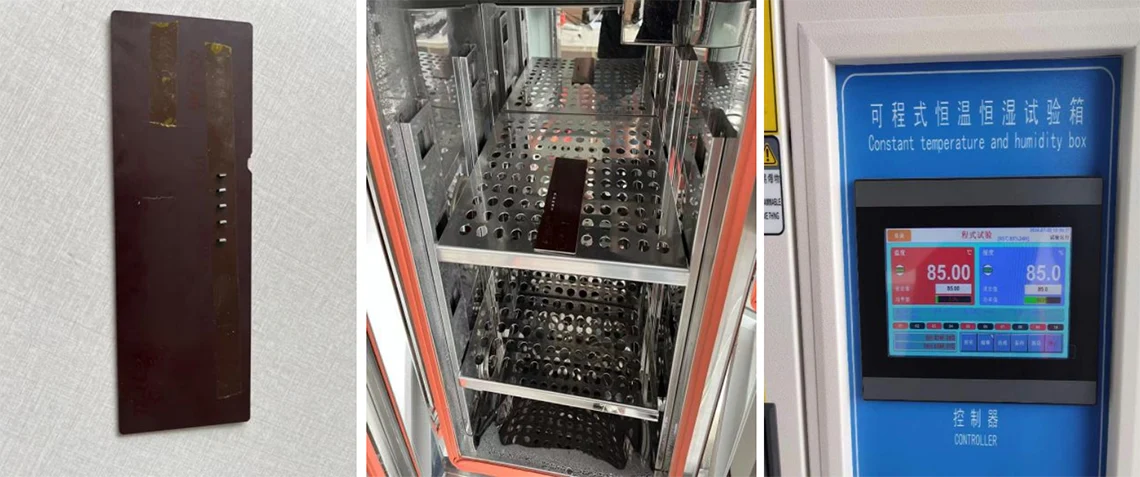

MEMS声学传感器恒温恒湿测试机器
声学传感器跌落测试数据/Test Data
Sample NO. Before Test After Test 偏差值 判定
电流（uA） 灵敏度（dB） 电流（uA） 灵敏度（dB） 灵敏度（dB） 电流（uA）
41# 124 -37.86 119 -37.87 0.01 -5 OK
42# 124 -38.09 124 -38.09 0 0 OK
43# 121 -38 119 -38.08 0.08 -2 OK
44# 125 -37.77 127 -37.92 0.15 2 OK
45# 120 -37.93 121 -38.09 0.16 1 OK
46# 124 -37.85 124 -37.91 0.06 0 OK
47# 130 -38.23 129 -38.22 -0.01 -1 OK
48# 127 -38.19 124 -38.2 0.01 -3 OK
49# 122 -38.31 123 -38.22 -0.09 1 OK
50# 123 -38.13 123 -38.24 0.11 0 OK

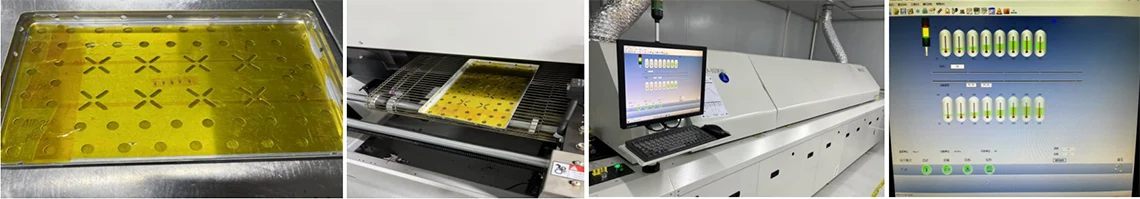

声学传感器回流焊测试数据/Test Data
Sample NO. Before Test After Test 偏差值 判定
电流（uA） 灵敏度（dB） 电流（uA） 灵敏度（dB） 灵敏度（dB） 电流（uA）
41# 129 -38.24 126 -38.3 0.06 -3 OK
42# 126 -38.18 122 -38.22 0.04 -4 OK
43# 122 -37.91 122 -37.95 0.04 0 OK
44# 122 -38.15 121 -38.18 0.03 -1 OK
45# 121 -38.24 120 -38.44 0.2 -1 OK
46# 123 -38.01 122 -38.2 0.19 -1 OK
47# 120 -37.82 120 -37.83 0.01 0 OK
48# 124 -38.01 125 -38.08 0.07 1 OK
49# 122 -37.9 122 -38.11 0.21 0 OK
50# 124 -37.85 124 -37.86 0.01 0 OK

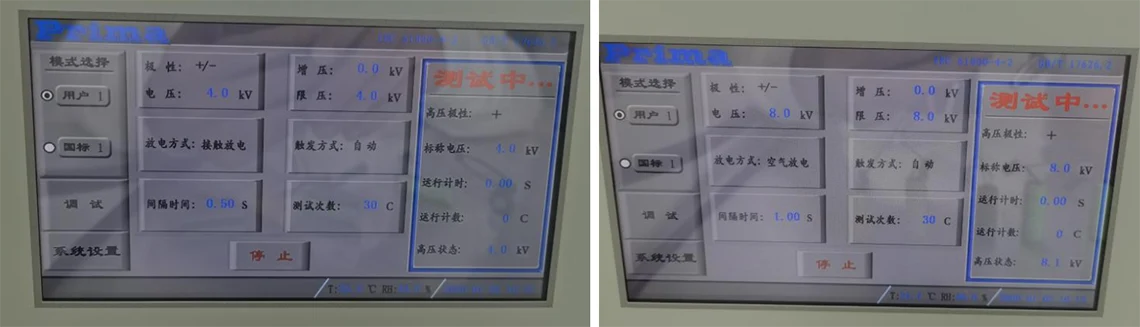

声学传感器静电放电抗干扰度测试数据/Test Data
Sample NO. Before Test After Test 偏差值 判定
电流（uA） 灵敏度（dB） 电流（uA） 灵敏度（dB） 灵敏度（dB） 电流（uA）
58# 123 -38.13 120 -38.15 -0.02 -3 OK
59# 124 -38.15 122 -38.23 -0.08 -2 OK
60# 122 -38.22 124 -38.21 0.01 2 OK
61# 127 -37.94 124 -38.02 -0.08 -3 OK
62# 125 -38.01 122 -37.9 0.11 -3 OK
